Светильник ВЭЛАН 71

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 71 ДС 020 ВЭЛАН 71-Ш-РВ СС 020 ВЭЛАН 71 ДС 004 ВЭЛАН 71 СПБ ВЭЛАН 71 Сейсмо ВЭЛАН 71

ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДОКУМЕНТАЦИЯ

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

Простота и надёжность.
Большой световой поток при малых габаритах.
Возможность использования светильника для общего освещения.
Дополнительно комплектуется решеткой.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника не менее 1 часа.

Конструкция

Светильник с маркировкой взрывозащиты 1Ex db IIC T6 Gb состоит из двух отделений, отделения ввода и отделения светотехники с драйвером постоянного тока и светодиодным модулем. Корпусные детали изготовленные из алюминиевого сплава с последующим порошковым полиэфирным покрытием. Светопропускающая часть светильника изготавливается в двух вариантах из органического и неорганического стекла.

Светильник с маркировкой взрывозащиты PB Ex db I Mb имеет аналогичную инструкцию, корпусные детали изготавливаются из сплава ЦОА1, а так же светильник комплектуется защитной решеткой.

Комплектность поставки

По умолчанию светильник комплектуется кабельным вводом для не бронированного кабеля ВК-С-ВЭЛ 4-М25.

Дополнительно заказывается защитная решетка для светильников с маркировкой взрывозащиты 1Ex db IIC T6 Gb, кабельные вводы для бронированного кабеля, трубной проводки или металлорукава.

Степень взрывозащиты:

1Ex db IIC T6 Gb, PB Ex db I Mb, Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

130

Исполнение:

Зона 1/РВ

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

20/30/40/50/60/80

Напряжение питания, В:

230/120-230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Потолочное крепление/Скоба

Аксессуары:

Аккумулятор

Климатическое исполнение:

В1/ОМ1/У5/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Цветовая температура, К:

5000

Материалы корпуса:

Алюминиевый сплав/Цинко-алюминиевый сплав

Диаметр подводимых кабелей, мм:

7-17

Ссылка на опросный лист:

https://velan.ru/tekhnicheskaya-informatsiya/oprosnye-listy/oprosnyy-list-na-osvetitelnoe-oborudovanie/

Структура условного обозначения

ВЭЛАН71-Ш-АК-СД.Л.Х1 Х2(Х3)-Х4-Х5

ВЭЛАН71 - светильник взрывозащищенный.

Ш - индекс указывается для светильников в рудничном исполнении

АК - индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается.

СД.Л. - источник света: светодиоды

Х1 - мощность светильника (Вт):

- для без аккумуляторных: 40, 50, 60, 80.

- для аккумуляторных: 20, 30, 40, 50, 60

Х2 - тип крепления: П - потолочное; С1 - на скобе

Х3 - напряжение питания и тип тока.

Х4 - 10, 15, 20, 30, 45, 60 - угол раскрытия света вторичной оптики (градусы) только для светильников мощностью 40, 50, 60 80Вт, если индекс не указан, то светильник поставляется без линз.

Х5 - вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1; У5 (для светильников в рудничном исполнении).

Пример формулировки заказа:

обозначение светильника ВЭЛАН71 мощностью 40Вт с напряжением питания 230В АС, креплением на скобе, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН 71-СД.Л.40С1(230АС)-УХЛ1

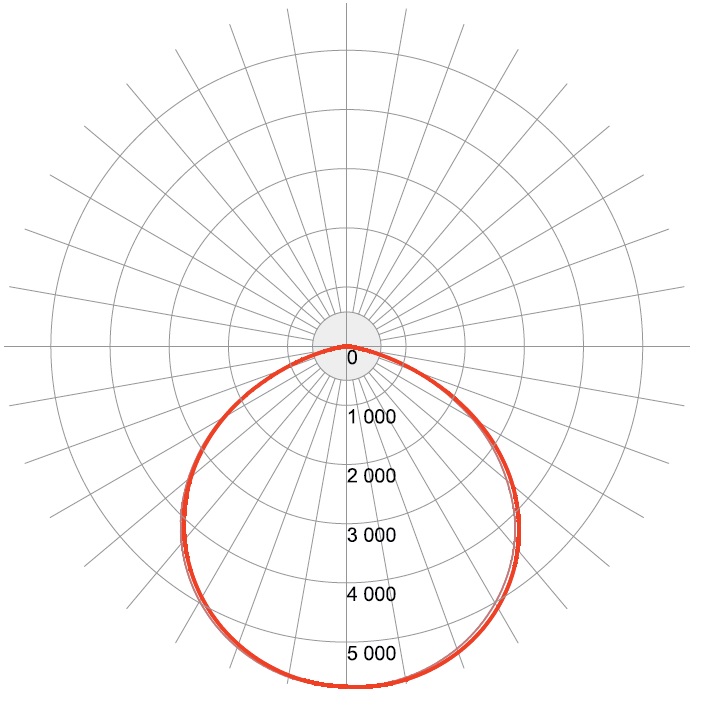

Фотометрические кривые

Без линз

Светильник	Мощность, Вт	Световой поток, лм
ВЭЛАН71-АК-СД.Л.20	20	2630
ВЭЛАН71-АК-СД.Л.30	30	3945
ВЭЛАН71-СД.Л.40/ ВЭЛАН71-АК-СД.Л.40	40	5261
ВЭЛАН71-СД.Л.50/ ВЭЛАН71-АК-СД.Л.50	50	6576
ВЭЛАН71-СД.Л.60/ ВЭЛАН71-АК-СД.Л.60	60	7891
ВЭЛАН71-СД.Л.80	80	10521
