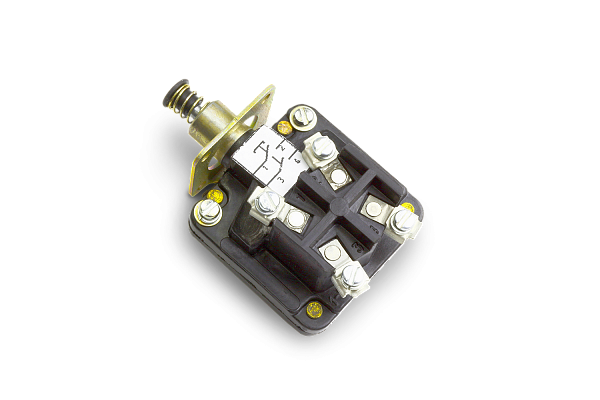

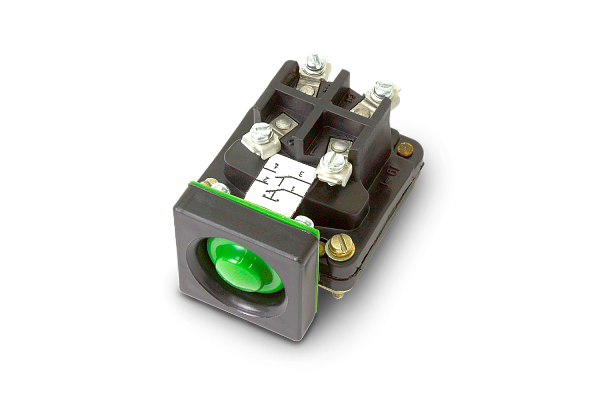

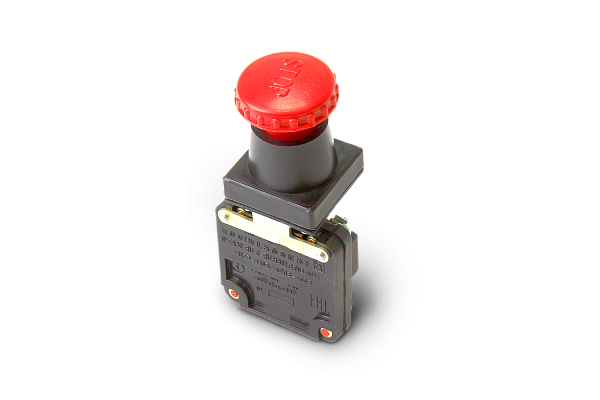

Блоки контактные БКВ-1, БКВ-2

Назначение

Блок предназначен для дистанционного управления электроприводами машин и механизмов в передвижных и стационарных установках, а также для сигнализации, связан­ной с названными электроприводами, либо другими электротехническими устройствами, для внутреннего рынка и для поставки на экспорт.

Особенности

• Возможность использования в качестве концевого выключателя открытия, например в оболочках.
• Возможность изготовления с различными группами контактов: 1НР+1НЗ или 2НР или 2НЗ.

Конструкция

Блоки контактные взрывозащищённые типа БКВ состоят из корпуса, в котором собрано коммутационное устройство. Коммутацион­ное устройство состоит из неподвижных контактов и подвижной траверсы с установленными на ней контактными мостиками. Блоки БКВ-1 имеют два контактных мостика с одним нормально разомкнутым и одним нормально замкнутым контактами (1Н Р+1НЗ) или двумя нормально замкнутыми контактами (2НЗ) или двумя нормально разомкнутыми контактами (2НР),а блоки БКВ-2 один мостик с одним нормально разомкнутым и одним нормально замкнутым контактами (1Н Р+1НЗ). При внешнем воздействии на толкатель последний посредством подвижных скоб и плоских пружин производит переброс тра­версы и переключает контакты. При прекра­щении воздействия на толкатель последний возвращается в исходное состояние. Блоки типа БКВ-12 и БКВ-22 отличаются от блоков БКВ-11 и БКВ-21 тем, что корпуса блоков имеют переходную втулку, которая обеспечи­вает взрывозащиту при размещении в стенке (крышке) оболочки изделия, в которой эксплу­атируется блок. Корпус блока соединен заклёпками и разборке не подлежит.

Блок выполнен с видом взрывозащиты «взры­вонепроницаемая оболочка» и защита вида «е», и имеет единую маркировку по взрывоза­щите Ех db еc I Мс U, Ех db еb IIC Gb U. Блоки предназначены для встройки во взрывозащищен­ное электрооборудование I (например, со взрывозащитой РВ Ех db I Мb) и II (например, со взрывозащитой 1Ех db IIC Т6 Gb или 2Ех db еc IIC Т6 Gc) групп.

Блоки, используемые в электрооборудова­нии I группы, применяются в электрических цепях переменного тока с номинальным током до 16 А, частоты 50 Гц, напряжением до 127 В и в цепях постоянного тока напряжени­ем до 110 В. Блоки используемые в электроо­борудовании II группы, применяются в электрических цепях переменного тока с частотой 50-60Гц с напряжением 690В и постоянного тока напряжением 400В для 1-й и 2-й зоны, с номинальным током 16А.
