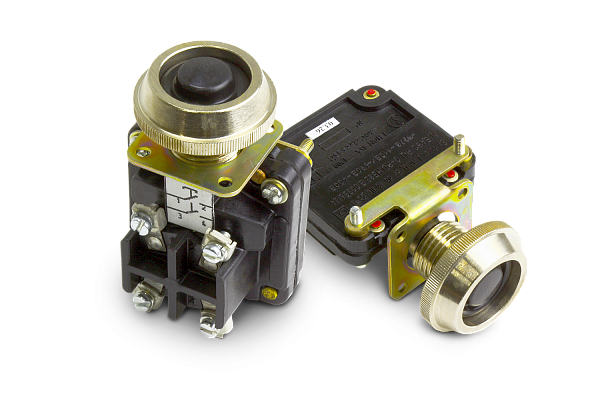

Элементы кнопочные КН-БКВ

СЕРТИФИКАТЫ

СС 012 КН-БКВ

ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДОКУМЕНТАЦИЯ

Назначение

Элемент кнопочный предназначен для дистанционного управления электроприводами машин и механизмов в передвижных и стационарных установках, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами, для внутреннего рынка и для поставки на экспорт. Кнопки предназначены для встраивания во взрывозащищенное электрооборудование I и II групп. Кнопки используемые в электрооборудовании I группы применяются в электрических цепях переменного тока с частотой 50-60Гц с напряжением 127В и постоянного тока напряжением 110В, с номинальным током 16А. Кнопки используемые в электрооборудовании II группы, применяются в электрических цепях переменного тока с частотой 50-60Гц с напряжением 690В и постоянного тока напряжением 400В для 1-й зоны и 2-й зоны, с номинальным током 16А.

Особенности

Кнопки КН-БКВ являются коммутирующими элементами мгновенного действия, собственное время срабатывания которых не превышает 0,04 сек.
Возможность изготовления с различными группами контактов:1НР+1НЗ или 2НР или 2НЗ.

Конструкция

В качестве коммутационного устройства используются блоки БКВ-1 и БКВ-2. Блок выполнен с видом взрывозащиты «взрывонепроницаемая оболочка» и защита вида «е», и имеет единую маркировку по взрывозащите Ex db ec I Mc U, Ex db eb IIC Gb U.

Кнопки, используемые в электрооборудовании и группы, применяются в электрических цепях переменного тока частоты 50-60 Гц, напряжением до 690 В и в цепях постоянного тока напряжением 110 В с номинальным током 16А.

Кнопки, используемые в электрооборудовании II группы, применяются в электрических цепях переменного тока частоты 50-60 Гц, напряжением до 690В для 1 зоны и до 400В для 2 зоны, постоянного тока напряжением до 400В для 1 зоны и до 230В для 2 зоны, с номинальным током 16А.

Степень взрывозащиты:

Ex db ec l Mc U, Ех db еb IIC Gb U

Тип оборудования:

Выключатель концевой

Степень защиты, IP:

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.642343.001 ТУ

Климатическое исполнение:

В2

Номинальное напряжение, В:

690B (AC)/ 400B (DC)

Номинальный ток модуля, А:

Температура окружающей среды:

от -60⁰С до + 55⁰С

Типы:

Цилиндрическая кнопка "Пуск" без фиксации

Структура условного обозначения

КН-БКВ-Х1Х2-ХЗ Х4 Х5-В2Х6
КН-БКВ - кнопка нажимная на базе блока контактного взрывозащищенного БКВ.
Х1 - номер габарита БКВ:
1 - блок первого габарита (2 мостика): 1Н3+1Н Р,2НЗ и 2Н Р;
2 - блок второго габарита (1 мостик): 1Н3+1Н Р.
Х2 - исполнение применяемого БКВ: 1 - без втулки, допускается не указывать индекс; 2- с втулкой, обеспечивающей взрывозащиту при размещении в стенке или крышке изделия.
ХЗ - функциональное назначение: Ц - цилиндрическая кнопка «Пуск; Г - грибовидная кнопка «Стоп».
Х4 - цвет кнопки:

для кнопки «Пуск»: Ч - черный; С - синий; Л - зеленый; Ж - желтый; К - красный.
для кнопки «Стоп»: К - красный; Л - зеленый; С - синий; Ч - черный.

X5 - наличие фиксации: 0 - без фиксации; 1 - с принудительной фиксацией (только для кнопки «Стоп»).
В2 - климатическое исполнение и категория размещения по ГОСТ15150.
Х6 - дополнительные условия* для БКВ-1 по способу действия контактов:
1 - для 2НР (два нормально разомкнутых контакта),
2 - для 2НЗ (два нормально замкнутых контакта).

*Примечание: для базовых исполнений блоков (1Н3+1НР) - цифра не указывается.

Пример формулировки заказа:

Элемент кнопочный (кнопка «Пуск») на базе блока контактного взрывозащищенного типа БКВ-21 В2 синего цвета, без самофиксации, с климатическим исполнением и категорией размещения В2.

КН-БКВ-2-ЦСО-В2

Структура условного обозначения КН-БКВ-М

КН-БКВ-Х1Х2-МХ3-Х4-Х5Х6Х7-В2Х8

КН-БКВ - кнопка нажимная на базе блока контактного взрывозащищенного БКВ.
Х1 - номер габарита БКВ: 1 -блок первого габарита (2 мостика): 1з+1р, 2з и 2р; 2 - блок второго габарита (1 мостик): 1з+1р
Х2 - исполнение применяемого БКВ: 1 - без втулки, допускается не указывать индекс; 2 - со втулкой, обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия.
М - модернизированная.
Х3 - индекс D, указывается при применении втулки, обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия.
Х4Х5 - функциональное назначение:
П1-Ц - цокольная кнопка "Пуск";
П2-Ц - кнопка "Пуск" с индикацией (только с блоком без втулки);
П3-Ц - кнопка "Пуск" с ключом;
С2-Г - грибовидная кнопка "Стоп";
Р1-Ц - цокольная кнопка "Пуск";
Р3-Г - грибовидная красная кнопка "Стоп";
Р4-Г - грибовидная черная кнопка "Стоп";
Y0-Г - грибовидная кнопка "Стоп" с ключом;
Y1-Ц - кнопка "Пуск" с ключом;
Y2-Г - грибовидная кнопка "Аварийный стоп" с ключом.

Х6 - цвет кнопки: для кнопки "Пуск": Л - зеленый, К - красный, Ч - черный, С - синий; для кнопки "Стоп": Ч - черный, К - красный; для кнопки "Пуск" с ключом: Ч - черный, К - красный; для кнопки "Стоп" с ключом: К - красный, Ч - черный; для кнопки "Пуск" с индикацией: Л - зеленый, К- красный, Ж - желтый, С - синий, Б - белый.
Х7 - наличие фиксации:
0 - без фиксации (для кнопки "Пуск" Р1 и П1);
1 - с самофиксацией;
К - с ключом;
И (U) - с индикацией, где U - напряжение питания (24, 36, 127, 230)

В2 - климатическое исполнение и категория размещения по ГОСТ 15150
Х8 - дополнительные условия* для БКВ-1ХВ2 по способу действия контактов: 1 - 2р (два разомкнутых), 2 - 2з (два замкнутых).

*Примечание: для базовых исполнений блоков (1р+1з) цифра не указывается.
