Светильник ВЭЛАН 30

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Светильник применяется везде кроме мест, где выполняются работы на оборудовании с вращающимися частями и кроме рабочих мест, где требуется зрительная внимательность.

В светильниках применены светодиодные модули со встроенным устройством управления, выполненный по технологии ac-hv, позволяющей отказаться от обычного драйвера. Данная технология позволяет сократить количество электронных компонентов на 90%, что повышает отказоустойчивость светильника.

Особенности

• Простота и надежность конструкции, применение "бездрайверной" технологии;
• Низкая себестоимость.
• Возможность использования светильника для общего освещения кроме мест, где выполняются работы на оборудовании с вращающимися частями и кроме рабочих мест, где требуется зрительная внимательность.
• Десять типов крепления.

Конструкция

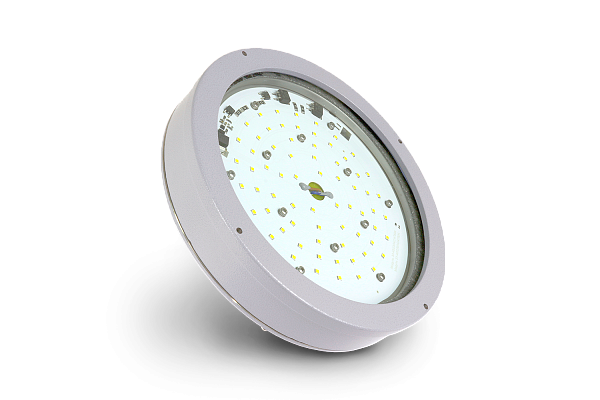

Светильник представляет собой плоскоцилиндрический корпус из алюминиевого сплава. Светопропускающий элемент удерживается с помощью обоймы ввинчиваемой в корпус.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света и выбранным типом крепления.

Дополнительно заказываются:

Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:
- ВК-Х-ВЭЛ 2БМ-М25-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ 4-М25-ExdG или ВК-Х-ВЭЛ 2-М25-ExdG для не бронированного кабеля;
- ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1 и Н2 комплектуются заглушками с резьбой М25×1,5.

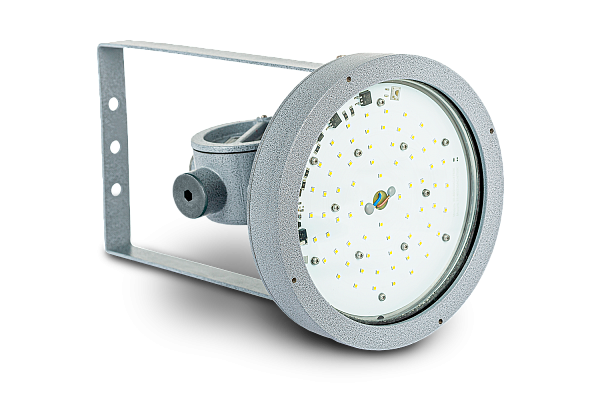

Для крепления на скобе С1 (мощность 40-80 Вт) дополнительно заказываются кабельные вводы:

- ВК-Х-ВЭЛ 2БМ-G3/4-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ 2-G3/4-ExdG для небронированного кабеля с его фиксацией планкой;
- ВК-Х-ВЭЛ 2БТ-G3/4-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ 2БТ-G3/4-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Для крепления на скобе С1 (мощность 120 Вт) дополнительно заказываются кабельные вводы:

- ВК-Х-ВЭЛ 2БМ-М25-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ 2-М25-ExdG для небронированного кабеля с его фиксацией планкой;
- ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления нужно учитывать, что в корпусе светильника мощностью 40-80 Вт нарезана резьба G3/4, в корпусе светильника мощностью 120 Вт нарезана резьба М25.
