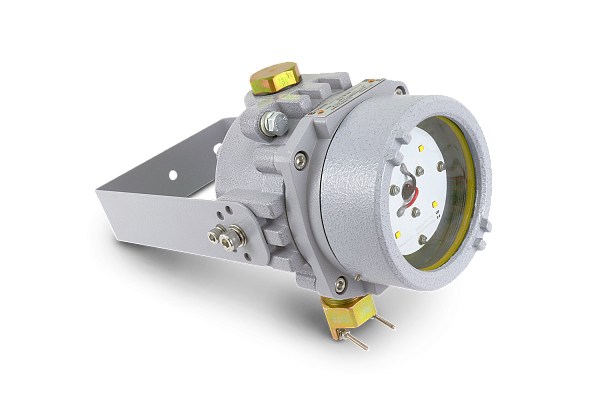

Светильник ВЭЛАН 37

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 37 ДС 020 ВЭЛАН37Р с БАВОР-РВ ДС 004 ВЭЛАН 37 СС 020 ВЭЛАН 37 Сейсмо ВЭЛАН 37 СПБ ВЭЛАН 37

ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДОКУМЕНТАЦИЯ

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах угольных выработок и других местах, в соответствии с маркировкой взрывозащиты.

Особенности

Надежность конструкции.
Большой световой поток при малых габаритах.
Возможность использования светильника для общего освещения.
Возможность транзитного подключения.
Возможность модульного пополнения (объединение до трех модулей в один светильник).
В светодиодных источниках света применена алюмооксидная технология изготовления печатных плат, что позволяет повысить теплоотведение в 4 – 8 раз.
Возможно изготовление с внешним аккумуляторным блоком БАВО, обеспечивающим работ у при отсутствии напряжения длительностью не менее 90 минут (подробнее см. «Блок аккумуляторный БАВО»).

Конструкция

Светильник ВЭЛАН37Х состоит из корпуса и крышки, выполненных из алюминиевого сплава для исполнения 1Ex db IIC T6 Gb, а светильник ВЭЛАН37Р состоит из корпуса и крышки, выполненных из сплава ЦОА1 для исполнения РВ Ex db I Mb. Покрытие светильника эмаль. Под плафоном из органического прозрачного стекла установлена светодиодная панель. В светильник установлен один кабельный ввод и одна заглушка. Внутри корпуса светильника расположены драйвер питания светодиодов и клеммные зажимы.

Комплектность поставки:

Светильник поставляется в комплекте с выбранным видом крепления и по умолчанию с одним кабельным вводом ВК-С-ВЭЛ2-М25-ExdG для не бронированного кабеля и заглушкой З-С-ВЭЛМ25- d-B1,5.
Имеется возможность изготовления светильника с кабельными вводами серии ВК-ВЭЛ-ExdG от М16 до М40, светильников с рым-болтом – с дополнительной поворотной скобой из оцинкованной стали. При заказе маркировка кабельного ввода прописывается отдельно после условного обозначения светильника.
Если маркировка кабельного ввода не прописана, то устанавливается один кабельный ввод ВК-СВЭЛ2-М25-ExdG и заглушка З-С-ВЭЛ-М25-d-В1,5.

Степень взрывозащиты:

1Ех db IIC T6 Gb, РВ Ex db I Mb, Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1/РВ

Тип питания:

АС/DC

Класс защиты от поражения током:

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

15/20/25/30/40/50/60/75/90

Напряжение питания, В:

12/24/36/110/127/230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Рым-болт/Потолочное крепление/Скоба/Труба /Опора

Аксессуары:

Аккумулятор

Климатическое исполнение:

В1/ОМ1/У5/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Цветовая температура, К:

5000

Диапазон диаметров вводимых кабелей, мм:

11-18

Материалы корпуса:

Алюминиевый сплав/Цинко-алюминиевый сплав

Ссылка на опросный лист:

https://velan.ru/tekhnicheskaya-informatsiya/oprosnye-listy/oprosnyy-list-na-osvetitelnoe-oborudovanie/

Структура условного обозначения

ВЭЛАН37Х1–АК- СД.Л. Х3 Х4 Х5-Х6

ВЭЛАН37 - светильник светодиодный взрывозащищенный.

Х1 – серия светильника: Х – исполнение для 1Ех db IIC T6 Gb, Ex tb IIIC T80°C Db; Р – светильник рудничный РВ Ex db I Mb.

АК – индекс, указывающий на комплектацию аккумуляторным блоком БАВО (БАВОР)* и возможность работы светильника от него (для светильников мощностью 15, 20, 25, 30 Вт). В том случае, если аккумуляторная батарея не требуется индекс не указывается.

СД.Л. – источник света: светодиоды.

X3 - суммарная мощность используемых в светильнике светодиодов, Вт: 15, 20, 25, 30 (40, 50, 60, 75, 90 – у модульного светильника).

Х4 – тип крепления: П – потолочное, С1 – скоба (для светильников мощностью 15-90 Вт), Р – рым-болт (для светильников мощностью 15 - 30Вт), Т1 – на трубе (для светильников мощностью 15-30Вт), О – на опоре (для светильников мощностью 15-30 Вт).

X5 - номинальное напряжение и род тока: 12, 24, 36, 110, 127 или 230, АС – переменный;12, 24, 36, 110, 127 или 230, DC – постоянный.

X6 - вид климатического исполнения и категория размещения по ГОСТ 15150: У5, У1, УХЛ1, ОМ1. ПИНЮ.676200.001 ТУ

Светильники исполнения 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db комплектуются аккумуляторным блоком типа БАВО. Светильники рудничного исполнения РВ Ex db I Mb комплектуются аккумуляторным блоком типа БАВОР (изготовленного из сплава ЦОА-1).

Пример формулировки заказа:

1. Обозначение рудничного светильника ВЭЛАН 37Р мощностью 20 Вт, работающего от 127В АС, потолочное крепление, климатического исполнения и категории размещения У5, из сплава ЦОА-1, с двумя кабельными вводами ВК-С-ВЭЛ2БМ-M25-ExdG:

ВЭЛАН37Р-СД. Л.20П(127АС)-У5 (с ВК-С-ВЭЛ2БМ-М25-ExdG-2шт.)

2. Обозначение светильника ВЭЛАН37Х с взрывозащитой 1Ех db IIC T6 Gb мощностью 20Вт, работающего от 230В АС, крепление на скобе, климатического исполнения и категории размещения УХЛ1, с одним кабельным вводом ВК-C-ВЭЛ2-М25-EхdG для не бронированного кабеля и заглушкой З-С-ВЭЛ-М25-d-В1,5:

ВЭЛАН37Х-СД.Л.20С1(230АС)-УХЛ1.
