Прожектор ВЭЛАН 73

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 73 СС 020 ВЭЛАН 73 ДС 004 ВЭЛАН 73 СПБ ВЭЛАН 73 Сейсмо ВЭЛАН 73

ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДОКУМЕНТАЦИЯ

Назначение

Прожекторы взрывозащищенные светодиодные ВЭЛАН73 предназначены для освещения больших площадей, складов, эстакад и прочих зон, в которых может присутствовать взрывоопасный газ или пыль, с маркировкой взрывозащиты 1Ex db IIВ T6 Gb, Ex tb IIIC T80°C Db.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении. Высокопрочное боросиликатное стекло высокой прозрачности выдерживает удар 4Дж при температуре -60°C и допускает попадание струи холодной воды на работающий светильник без потери прочностных характеристик.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Универсальное крепление позволяет производить монтаж проектора на любой плоской поверхности.

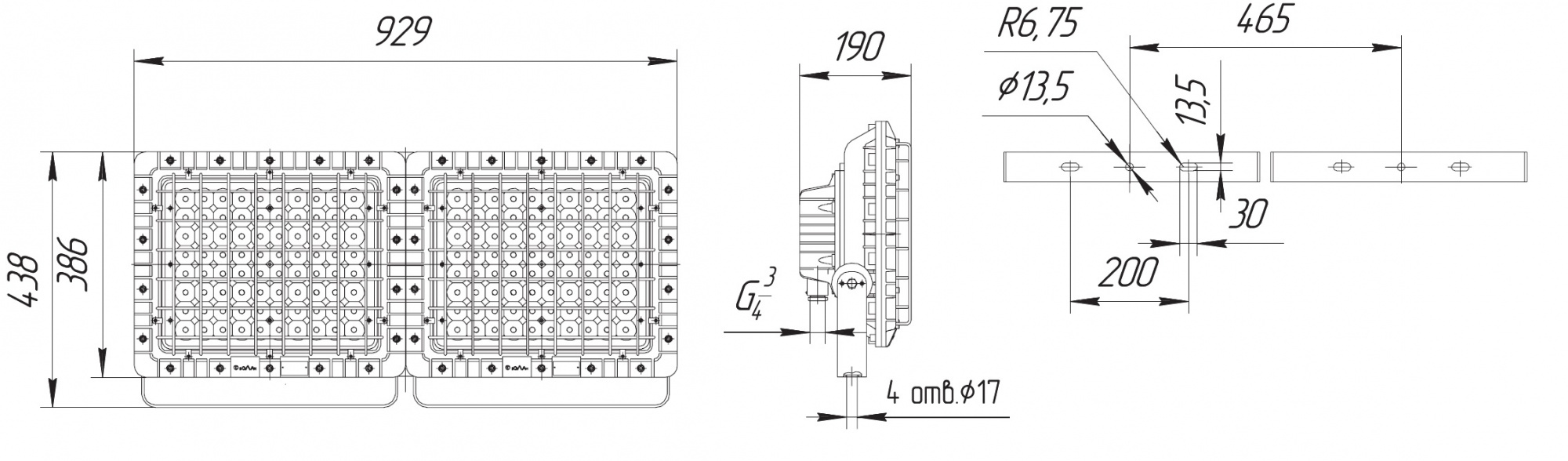

Конструкция позволяет соединить два модуля в один прожектор и обеспечивает, при необходимости, транзитную прокладку кабеля.

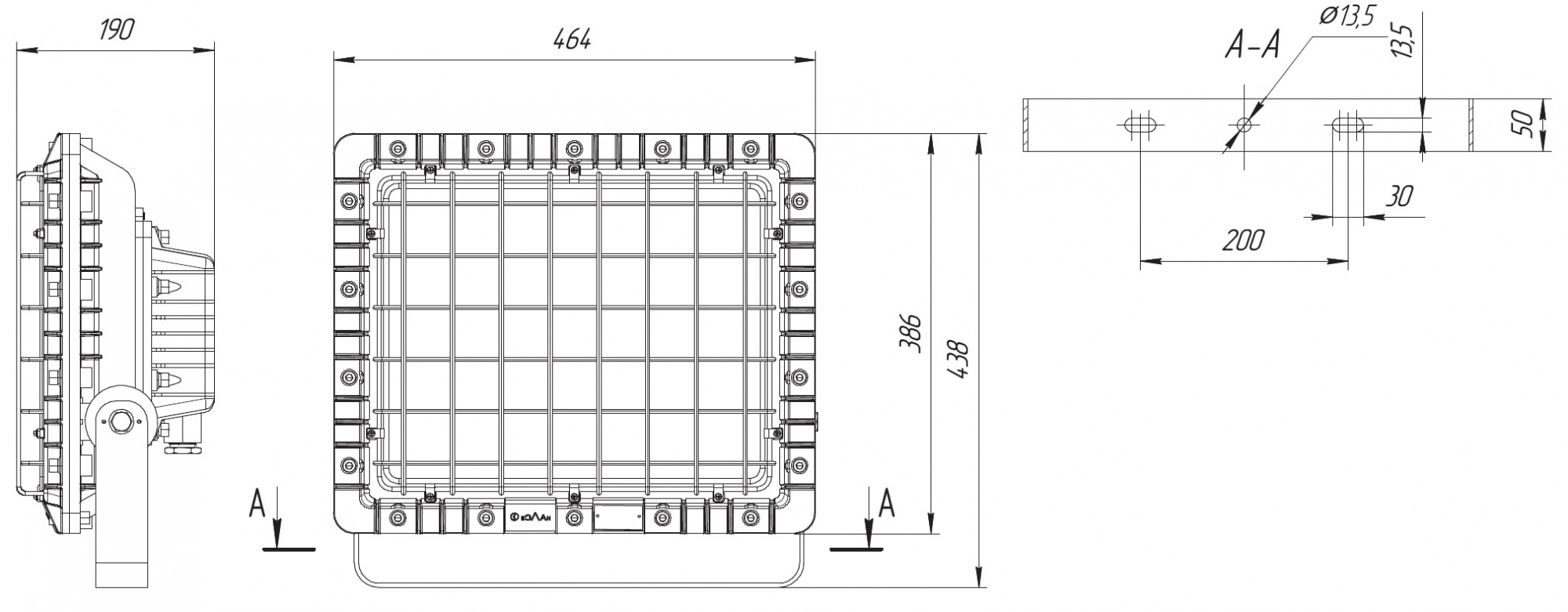

Конструкция

Прожектор взрывозащищенный состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент - высокопрочное стекло, прижимается к корпусу рамкой, которая фиксируется винтами. Внутри прожектор состоит из вводного отделения с блоком питания и зажимами, и отделения светодиодов с видом взрывозащиты «взрывонепроницаемая оболочка». Внутри и снаружи прожектора установлены болты заземления. Крепление осуществляется через отверстия в скобе. Регулировка поворота прожектора относительно скобы имеет шаг в 5 градусов.

Комплектность поставки

Светильник поставляется в комплекте с источником света и по умолчанию двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются кабельные вводы:

- ВК-Х-ВЭЛ 2БМ-G3/4”-ExdG для бронированного кабеля;

- ВК-Х-ВЭЛ 2БТ-G3/4”-ExdG- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

- ВК-Х-ВЭЛ 2БТ-G3/4”-ExdG- G3/4”для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.

Степень взрывозащиты:

1Ex db IIB Т6 Gb, Ex tb IIIC T80°C Db

Тип оборудования:

Прожектор

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

>110

Исполнение:

Зона 1

Тип питания:

АС/DC

Класс защиты от поражения током:

Температура эксплуатации, ⁰С:

от -50⁰С до + 50⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

80/120/160/240/320

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,95

Вид монтажа:

Скоба

Климатическое исполнение:

В1/ОМ1/УХЛ1

Номинальное напряжение, В:

230

Комплектация кабельными вводами:

Заглушки

Диапазон диаметров вводимых кабелей, мм:

10-14

Материалы корпуса:

Алюминиевый сплав

Площадь сечения жил кабеля, мм2:

3х(1,5-4)

Ссылка на опросный лист:

https://velan.ru/tekhnicheskaya-informatsiya/oprosnye-listy/oprosnyy-list-na-osvetitelnoe-oborudovanie/

Структура условного обозначения

ВЭЛАН73 – АК-СД.Л. Х1 Х2( Х3)- Х4-Х5

ВЭЛАН73 - прожектор взрывозащищенный со светодиодным источником света.

СД.Л. - источник света: светодиоды.

Х1 - суммарная мощность светодиодов: 80,120,160,240,320 Вт;

Х2 - тип крепления: С1 – на скобе.

Х3 - номинальное напряжение и тип тока: АС - переменный, DС - постоянный.

Х4 - угол раскрытия используемой вторичной оптики (градусы): 15, 30, 45. Если не указан угол раскрытия вторичной оптики, по умолчанию устанавливается 30°.

Х5 - вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1.

Пример формулировки заказа:

обозначение прожектора с креплением на скобе, со светодиодами суммарной мощностью 120Вт, с углом раскрытия вторичной оптики 30 градусов, работающего от 230В АС, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН73-СД.Л.120С1(230АС)-30-УХЛ1.
