Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4Б предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации, как в угольных и сланцевых шахтах, опасных по газу и пыли, так и в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20мм.

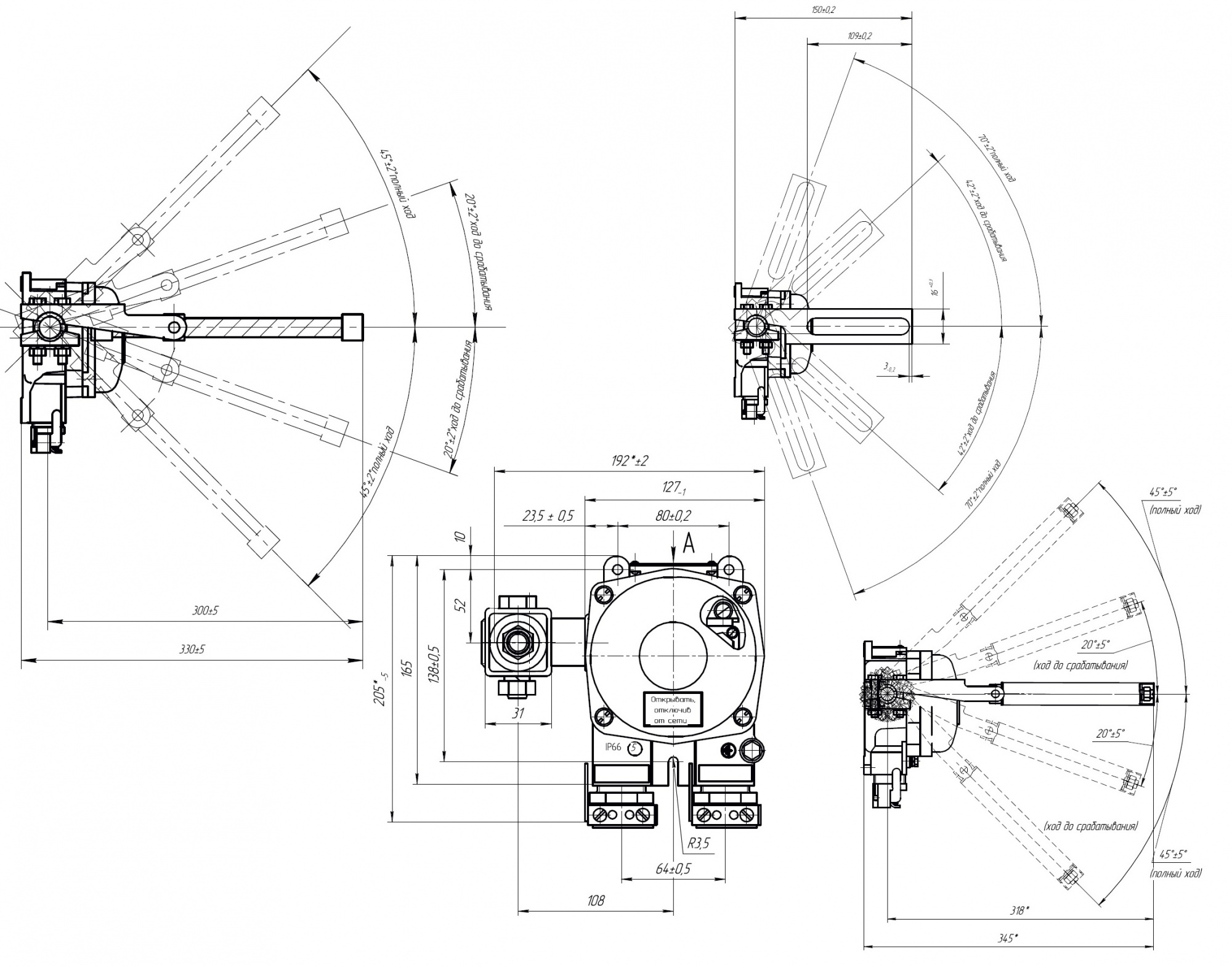

Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.

Степень взрывозащиты:

PB Ex db I Mb, 1Ex db IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db

Тип оборудования:

Выключатель путевой

Степень защиты, IP:

Исполнение:

Зона 1/РВ

Температура эксплуатации, ⁰С:

от -5⁰С до + 35⁰С/от -10⁰С до + 35⁰С/от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424−002−00213569−2007

Климатическое исполнение:

В1/В5/ОМ1/Т1/Т5/У1/У5/ХЛ1/ХЛ5

Номинальное напряжение, В:

110/127/400/690

Комплектация кабельными вводами:

Вводы для бронированного кабеля

Исполнение по виду привода:

Рычаг с роликом

Исполнение по числу вводных устройств:

2 (подведение диаметром от 12 до 20 мм)

Номинальный ток, А:

16 A

Структура условного обозначения

ВПВ-4Б Х1 Х2 (Х3-) Х4 Х5-X6

ВПВ - выключатель путевой взрывозащищенный.

4 - исполнение по числу контактов 2Р+2З.

Б - модернизированный.

Х1 - исполнение по виду привода: 1 - рычаг с роликом; 2 - рычаг с тросом; 3 - рычаг с педалью;

4 - рычаг с пазом; 5 - рычаг с вращающимся валиком.

Х2 - маркировка взрывозащиты: 1 - PB Ex db I Mb, 2 - 1Ex db IIB T6 Gb/Ex tb IIC T80°C Db, 3 - 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db.

Х3 - исполнение по спец.заказу. Количество и тип кабельных вводов, их установка по схеме dxn, d - тип вводов, n - их количество. При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

Х4 - климатическое исполнение по ГОСТ 15150: У, ХЛ, ОМ, Т, В.

Х5 - категория размещения по ГОСТ 15150: 1 или 5

Х6 - материал исполнения применяемой оболочки для РВ Ex db I Mb: Ц - сплав ЦОА1, С - сталь с антикоррозийным покрытием. В случае отсутствия индекса - корпус алюминиевый.

Пример формулировки заказа:

выключатель путевой взрывозащищенный на четыре контакта, модернизированный, с приводом - рычаг с роликом, маркировка взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db климатического исполнения и категории размещения У1:

ВПВ-4Б 13 У1
