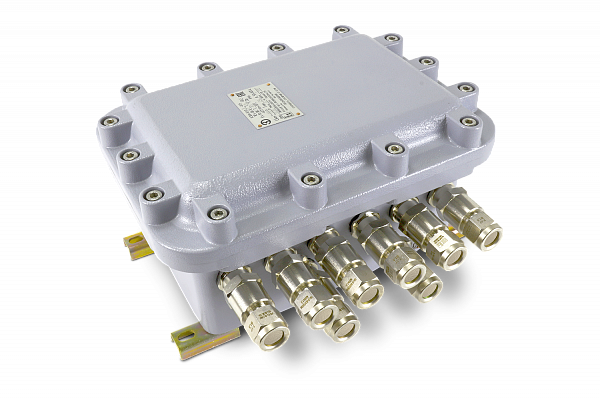

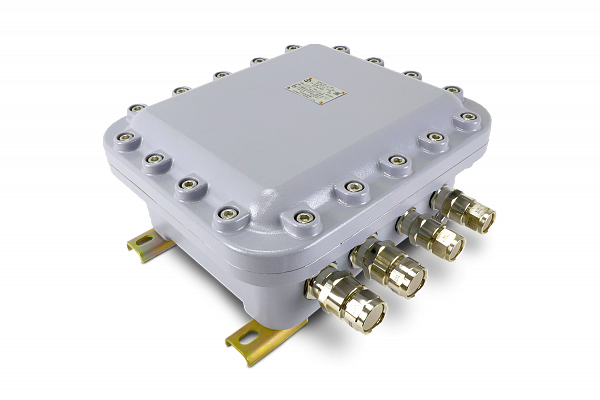

КЗВЦ-ВЭЛ-IIB

СЕРТИФИКАТЫ

СС 012 КЗВЦ-ВЭЛ-IIB СС 004 КЗВЦ-ВЭЛ-IIВ СПБ КЗВЦ-ВЭЛ-IIB Сейсмо КЗВЦ-ВЭЛ-IIB СТО МР КЗВЦ-ВЭЛ-IIB

ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДОКУМЕНТАЦИЯ

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и не бронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, в рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

14 габаритов корпуса.
Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
Возможность подведения кабеля диаметром от 3 до 112 мм.
Невыпадающий крепеж из нержавеющей стали.
Для взрывозащиты РВ Ех db I Мb разрешается установка на боковые стенки Ех-компонентов только с маркировкой взрывозащиты "d" 1 группы (РВ Ех db I Мb).

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью не выпадающего крепежа. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN - рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

Степень взрывозащиты:

РВ Ех db I Мb

Степень защиты, IP:

Исполнение:

РВ

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.685564.002 ТУ

Климатическое исполнение:

В1,5/ОМ1

Номинальное напряжение, В:

1000

Тип клеммных зажимов:

Винтовые/Пружинные

Материалы корпуса:

ЦОА1

Ссылка на опросный лист:

https://velan.ru/tekhnicheskaya-informatsiya/oprosnye-listy/oprosnyy-list-korobki-zazhimov-kz/

Структура условного обозначения

КЗВХ1-ВЭЛХ2-ХЗ/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8)-Х9-Х10

КЗВ-ВЭЛ - коробка зажимов взрывозащищенная.

Х1 - материал коробки зажимов: ЦОА1.

Х2 - типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13.

ХЗ - номинальный ток зажимов.

Х4 - количество зажимов.

П - индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

X5 - индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс "РЕ" в случае необходимости установки шин заземления, указывается индекс "шина РЕ" для неизолированной, "изол.шина РЕ" для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

X5.1 - индекс, указывающий:

- для клемм заземления, при наличии нескольких, различных по площади сечения жил - номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же как и силовые зажимы, индекс не указывается;

- для шин заземления - количество винтовых зажимов на шине (8 или 14).

X5.2 - индекс, указывающий:

- для клемм заземления - количество клемм и П - индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;

- для шин заземления: количество шин и, при необходимости, сторона установки.

Х6 - тип кабельного ввода или тип заглушки или дренажного устройства.

Х7 - количество кабельных вводов или заглушек, или дренажного устройства.

Х8 - сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D).

Х9- маркировка взрывозащиты: РВ Ех db I Мb с указанием индекса (IIВ) в наименовании.

Х10 - вид климатического исполнения и категория размещения по ГОСТ15150: В1,5 или ОМ1.

Пример формулировки заказа:

Коробка зажимов взрывозащищенная из ЦОА1 четвертого типоразмера, с 24 пружинными зажимами на ток 31 А, тремя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БM-M32-ExdG-B1,5, расположенным по стороне А, двумя кабельными вводами для небронированного кабеля ВК-Л-ВЭЛ 2-М25-ЕхdG-В1,5, расположенными по стороне В, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БМ-М20-ЕхdG-В1,5, расположенными по стороне С, с маркировкой взрывозащиты РВ Ех db I Мb, группы IIВ, климатического исполнения и категории размещения В1,5:

КЗВЦ-ВЭЛ4-31/24П-(Л-2БМ-МЗ2)хЗ(А)-(Л-2-М25)х2(В)-(Л-2БМ-М20)х4(С)-РВ Ех db I Мb В1,5-(II В)

Габаритные и присоединительные размеры
