Кабельные вводы ВК-П-ВЭЛ

СЕРТИФИКАТЫ

ТР ТС 012-2011 ВК-П-ВЭЛ ТР ТС 004-2011 ВК-П-ВЭЛ СПБ ВК-П-ВЭЛ СТО МР ВК-П-ВЭЛ

ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДОКУМЕНТАЦИЯ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Вводы кабельные с маркировкой взрывозащиты 0Ex ia IIC Ga предназначены для применения в искробезопасных цепях управления, эксплуатируемых во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ) глав 7.3 «Электроустановки во взрывоопасных зонах» и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

Возможность изготовления вводов различных цветов.

Кабельные вводы с маркировкой взрывозащиты 1Ex eb IIC Gb изготавливаются черного цвета.
Кабельные вводы с маркировкой взрывозащиты 0Ex ia IIC Ga изготавливаются синего цвета.

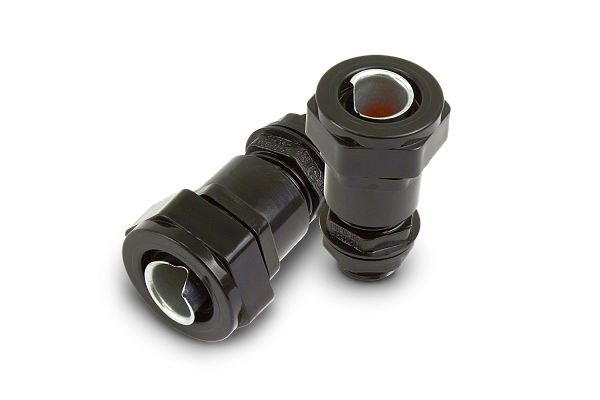

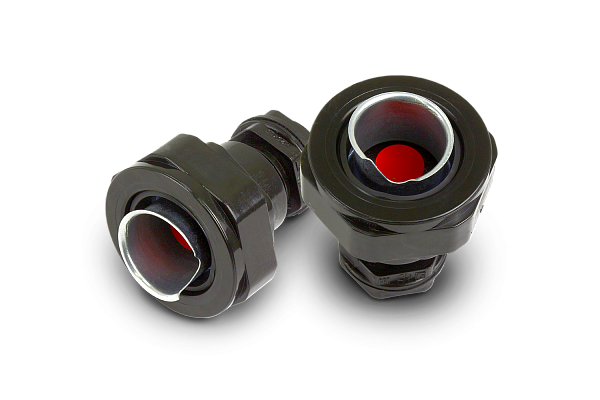

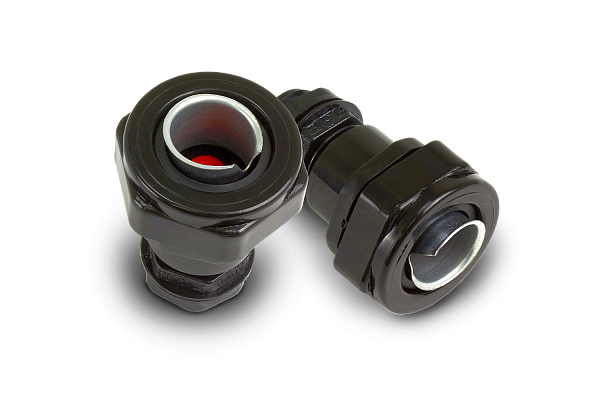

Кабельные вводы с устройством крепления металлорукава.

Конструкция

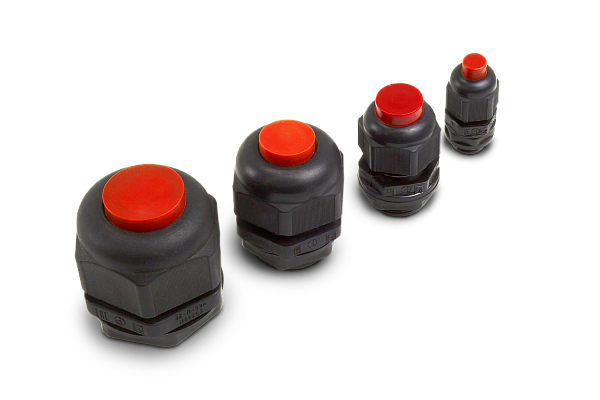

Кабельные вводы состоят из корпуса и гайки. Уплотнение кабеля осуществляется с помощью цанги и уплотнительного кольца, выполненного из резины. Для предотвращения попадания пыли в корпус кабельные вводы укомплектованы заглушками.

В кабельных вводах для крепления металлорукава дополнительно предусмотрена втулка и гайка для его фиксации.

Степень взрывозащиты:

1Ex eb IIC Gb, 0Ex ia IIC Ga, Ex tb IIIC Db

Тип оборудования:

Кабельные вводы для небронированного кабеля

Степень защиты, IP:

Исполнение:

Зона 0/Зона 1

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002 ТУ

Климатическое исполнение:

В1,5

Дополнительные параметры:

Уплотнение

Материалы корпуса:

Ударопрочный и морозостойкий армамид

Ссылка на опросный лист:

https://velan.ru/tekhnicheskaya-informatsiya/oprosnye-listy/oprosnyy-list-kabelnye-vvody-vk-vel/

Структура условного обозначения

ВК-П-ВЭЛ-Х1-Х2-Х3-В1,5

ВК – ввод кабельный.

П – материал кабельного ввода: П – пластик.

ВЭЛ – серия "ВЭЛ".

Х1 – обозначение резьбы кабельного ввода: метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63.

Х2 – обозначение вида взрывозащиты:

- ЕхеG – для вводов с маркировкой взрывозащиты 1Ex eb IIС Gb;

- ExiаG – для вводов с маркировкой взрывозащиты 0Ex iа IIC Ga.

Х3 - обозначение типоразмера подключаемого металлорукава: МР12, МР15, МР20, МР25, МР32, МР40, МР50. Для кабельного ввода без устройства крепления металлорукава индекс не указывается.

В1,5 – климатическое исполнение и категория размещения.

Пример формулировки заказа:

Ввод кабельный, изготовленный из пластмассы с метрической резьбой М20х1,5, без устройства крепления металлорукава, климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты 1Ex eb IIC Gb.

Отдельная поставка - ВК-П-ВЭЛ-М20-ЕхеG-В1,5 в составе изделия - П-М20

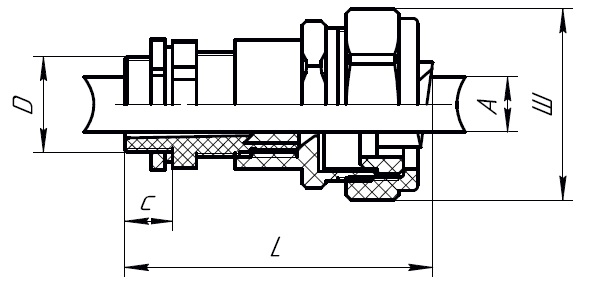

Габаритные и присоединительные размеры

Рисунок 1 Рисунок 2

Рисунок 3

*Обозначение*	*L1,* мм	Размер под ключ *(Ш),мм*	*Масса,* кг	D	*Наружный диаметр* *кабеля (А), мм*		*C(min),* мм	*Рисунок*
*Обозначение*	*L1,* мм	Размер под ключ *(Ш),мм*	*Масса,* кг	D	min	max	*C(min),* мм	*Рисунок*
ВК-П-ВЭЛ-М16	42	20	0,010	М16х1,5	4	8	15	1
ВК-П-ВЭЛ-М20	44	26	0,015	М20х1,5	7	12	15	1
ВК-П-ВЭЛ-М25	48	29,5	0,023	М25х1,5	8	17	15	2
ВК-П-ВЭЛ-М32	50	41	0,042	М32х1,5	10	19	15	3
ВК-П-ВЭЛ-М40	60	50	0,076	М40х1,5	17	26	15	3
ВК-П-ВЭЛ-М50	65	57	0,115	М50х1,5	23	33	15	3
ВК-П-ВЭЛ-М63	66	70	0,130	М63х1,5	33	45	15	3

Рисунок 4 Рисунок 5


*Обозначение*	*L1,* мм	*Размер под ключ* *(Ш),мм*	D	*Наружный диаметр* *кабеля (А), мм*		ДУ *металлорукава,* мм	*C(min),* мм	*Рисунок*
*Обозначение*	*L1,* мм	*Размер под ключ* *(Ш),мм*	D	min	max	ДУ *металлорукава,* мм	*C(min),* мм	*Рисунок*
ВК-П-ВЭЛ-М16-МР12	60	28	М16х1,5	4	8	12	15	4
ВК-П-ВЭЛ-М16-МР15	60	32	М16х1,5	4	8	15	15	4
ВК-П-ВЭЛ-М16-МР20	60	36	М16х1,5	4	8	20	15	4
ВК-П-ВЭЛ-М20-МР12	66	28	М20х1,5	7	11	12	15	4
ВК-П-ВЭЛ-М20-МР15	66	32	М20х1,5	7	12	15	15	4
ВК-П-ВЭЛ-М20-МР20	66	36	М20х1,5	7	12	20	15	4
ВК-П-ВЭЛ-М25-МР15	68	32	М25х1,5	8	14	15	15	4
ВК-П-ВЭЛ-М25-МР20	73	44	М25х1,5	8	17	20	15	4
ВК-П-ВЭЛ-М25-МР25	73	54	М25х1,5	8	17	25	15	4
ВК-П-ВЭЛ-М25-МР20	75	41	М32х1,5	10	19	20	15	5
ВК-П-ВЭЛ-М25-МР25	75	41	М32х1,5	10	19	25	15	5
ВК-П-ВЭЛ-М25-МР32	75	51	М32х1,5	10	19	32	15	5
ВК-П-ВЭЛ-М40-МР32	88	51	М40х1,5	17	26	32	15	5
ВК-П-ВЭЛ-М40-МР40	88	56	М40х1,5	17	26	40	15	5
ВК-П-ВЭЛ-М40-МР50	88	71	М40х1,5	17	26	50	15	5
