Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких бронированных и небронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Область применения – подземные и наземные горные выработки угольных шахт и рудников, в том числе опасных по газу и/или пыли, взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Особенности

-Трубные кабельные вводы изготавливаются с внутренней трубной резьбой, по спец.заказу могут поставляться с наружной трубной резьбой на выходном отверстии.
-Широкий спектр диапазона вводимого кабеля как для бронированного, так и для небронированного.

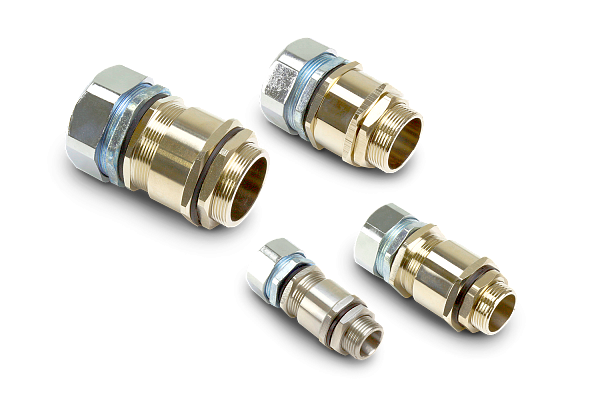

-Кабельные вводы ВК-ВЭЛ 3М изготавливаются только из никелированной латуни.
-Максимальная температура окружающей среды может быть увеличена до +100℃ без ухудшения характеристик изделия.
-По специальному заказу верхний предел температуры для металлических кабельных вводов может быть увеличен до +130℃ без ухудшения характеристик изделия с установкой высокотемпературных уплотнений.

Конструкция

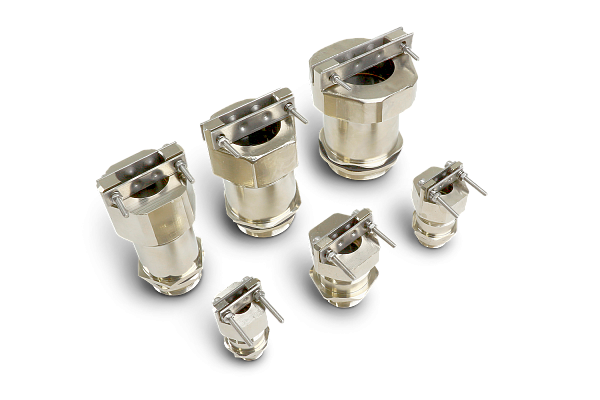

Кабельные вводы для небронированного кабеля состоят из штуцера, устанавливаемого в оборудование, уплотнительного кольца, которое обеспечивает уплотнение кабеля, накидной гайки, которая через переходную втулку давит на уплотнительное кольцо. На накидной гайке кабельных вводов с индексом 1 и 2 для дополнительной фиксации кабеля от выдёргивания установлены две планки на винтах.

Кабельные вводы для бронированного кабеля в дополнение к перечисленному имеют кольца и втулки с конической поверхностью, между которыми зажимается броня кабеля.

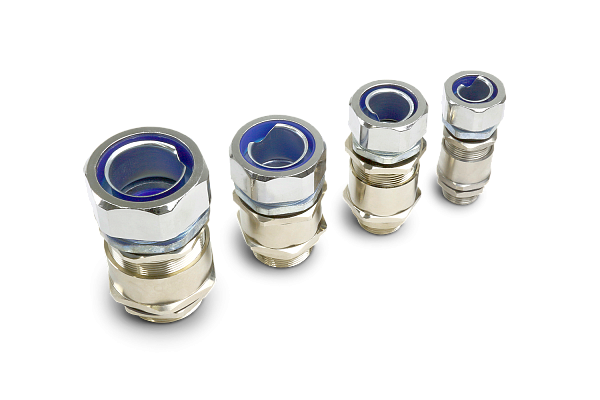

В кабельных вводах, предназначенных для подсоединения трубы или муфты типа ММРн, на конце накидной гайки выполнено отверстие с соответствующей резьбой.

Кабельные вводы с индексом 1БМ, 2БМ, 1БМР и 2БМР имеют дополнительное уплотнительное кольцо для обеспечения IP с дополнительной накидной гайкой.

Степень взрывозащиты:

РП Ex eb I Mc/1Ex eb IIC Gb, 1Ex eb IIC Gb, РВ Ex db I Mb/ 1Ex db IIC Gb, 1Ex db IIC Gb, 1Ex eb IIC Gb/ 1Ex db IIC Gb, Ex tb IIIC Db

Тип оборудования:

Кабельные вводы для бронированного кабеля

Степень защиты, IP:

66/67/68

Исполнение:

Зона 1/РП

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С/от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002 ТУ

Климатическое исполнение:

В1,5/ОМ1

Дополнительные параметры:

Уплотнение

Ссылка на опросный лист:

https://velan.ru/tekhnicheskaya-informatsiya/oprosnye-listy/oprosnyy-list-kabelnye-vvody-vk-vel/

Структура условного обозначения

ВК-Х1-ВЭЛ Х2 Х3-Х4-Х5-Х6-Х7-ПРОМ

ВК – ввод кабельный.

Х1 – материал кабельного ввода: Л – латунь, Н – нержавеющая сталь, С – сталь с антикоррозийным покрытием.

ВЭЛ – серия "ВЭЛ".

Х2 – цифра, указывающая исполнение ввода:

1 – для вводов с маркировкой взрывозащиты РП Ex eb I Mc/1Ex eb IIC Gb или 1Ex eb IIC Gb (для трубного ввода);

2 – для вводов с маркировкой взрывозащиты РВ Ex db I Mb/1Ex db IIC Gb или 1Ex db IIC Gb (для трубного ввода);

3 – для вводов с маркировкой взрывозащиты 1Ex eb IIC Gb;

3М – для вводов с маркировкой взрывозащиты 1Ex eb IIC Gb;

4 – для вводов с маркировкой взрывозащиты 1Ex db IIC Gb;

5 – для вводов с маркировкой взрывозащиты 1Ex eb IIC Gb/1Ex db IIC Gb.

Х3 – индекс:

«Б» для вводов, предназначенных для ввода бронированного кабеля, и (или) «Т» для трубных вводов, и (или) «М» для модернизированных вводов с устройством для предотвращения вырывов брони кабеля или для вводов с устройством крепления металлорукава (вводы типа 4М и 5М), и (или) «Р» для кабельных вводов с расширенным диапазоном вводимого кабеля/

Х4 – обозначение резьбы кабельного ввода:

-метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63, М75;

-метрическая резьба с шагом 2 мм: М90, М110;

-цилиндрическая трубная резьба: G3/8, G1/2,G3/4, G1, G1 1/4, G1 1/2, G2, G2 1/2, G3, G4;

-трубная коническая резьба: R3/8, R1/2, R3/4, R1, R1 1/4, R1 1/2, R2, R2 1/2, R3, R4;

-коническая дюймовая резьба: К3/8, K1/2, K3/4, K1, K1 1/4, K1 1/2, K2, К2 1/2, К3, К4.

Х5 – обозначение вида взрывозащиты:

- ExeG – для вводов с маркировкой взрывозащиты 1Ex eb IIС Gb или РП Ex eb I Мс/1Ex eb IIС Gb;

- ExdG – для вводов с маркировкой взрывозащиты 1Ex db IIC Gb или РВ Ex db I Mb/1Ex d IIC Gb;

- ExeG/ExdG – для вводов с маркировкой взрывозащиты 1Ex eb IIС Gb/1Ex db IIC Gb.

Для общепромышленных кабельных вводов индекс не указывается.

Х6 – обозначение резьбы трубного кабельного ввода, предназначенной для внешнего присоединения:

-метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63;

-цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2, G2;

-трубная коническая резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R2;

-коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4 ; К1 1/2 ; К2.

Х7 – климатическое исполнение и категория размещения: В1,5 или ОМ1.

ПРОМ – общепромышленное исполнение. Для взрывозащищенных кабельных вводов индекс не указывается.

Пример формулировки заказа:

Ввод кабельный, изготовленный из латуни с метрической резьбой М63х1,5, предназначенный для присоединения гибкого бронированного кабеля, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты РП Ex ec I Mc/1Ex eb IIC Gb.При заказе трубного кабельного ввода с муфтой для крепления металлорукава вторая резьба не указывается:

Отдельная поставка - ВК-Л-ВЭЛ 1БМ-М63-ExeG-В1,5

В составе изделия - Л-1БМ-М63 Ввод кабельный, изготовленный из латуни с метрической резьбойМ50х1,5, предназначенный для присоединения гибкого бронированного или небронированного кабеля с муфтой ММРн-40, предназначенной для присоединения металлорукава Ду 40, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты 1Ex db IIC Gb.

Отдельная поставка - ВК-Л-ВЭЛ 2БТ-М50-ExdG-ММРн-40-В1,5

В составе изделия - Л-2БТ-М50-ММРн-40

Комплектность поставки

Кабельные вводы поставляются в комплекте с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода. Кабельные вводы с метрической резьбой комплектуются контргайкой и наружным уплотнительным кольцом.

Вводы с цилиндрической трубной резьбой комплектуются контргайкой и уплотнением по заказу. Для остальных вводов комплект отсутствует.

Габаритные и присоединительные размеры

Ввод ВК-Х-ВЭЛ 1 (для небронированных кабелей, с маркировкой взрывозащиты РП Ex eb I Mc/1Ex eb IIC Gb)

1 - Корпус ввода         5 - Контргайка*
2 - Гайка                                              6 - Распорная втулка
3 - Уплотнение кабеля                     7 - Прижимная скоба
4 - Уплотнительное кольцо*           8 - Винты прижимной скобы

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спец.заказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 2 (для небронированных кабелей, с маркировкой взрывозащиты РВ Ex db I Mb/1Ex db IIC Gb)

1 - Корпус ввода                                   5 - Контргайка*
2 - Гайка                                               6 - Распорная втулка
3 - Уплотнение кабеля                       7 - Прижимная скоба
4 - Уплотнительное кольцо*             8 - Винты прижимной скобы

* Контргайка и уплотнительное кольцо (стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 3 (для небронированных кабелей, с маркировкой взрывозащиты 1Ex eb IIC Gb)

1 - Корпус ввода *5 - Контргайка
2 - Гайка *6 - Распорная втулка
3 - Уплотнение кабеля
4 - Уплотнительное кольцо

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 4 (для небронированных кабелей, с маркировкой взрывозащиты 1Ex db IIC Gb).

1 - Корпус ввода 5 - Контргайка*
2 - Гайка 6 - Распорная втулка
3 - Уплотнение кабеля
4 - Уплотнительное кольцо*

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 5 (для небронированных кабелей, с маркировкой взрывозащиты 1Ex eb IIС Gb/1Ex db IIC Gb)

1 - Корпус ввода 5 - Контргайка
2 - Уплотнение кабеля *6 - Уплотнительное кольцо*
3 - Нажимная втулка
4 - Штуцер

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Л-ВЭЛ 3М (для небронированных кабелей, с маркировкой взрывозащиты 1Ex eb IIC Gb)

1 - Корпус ввода 5 - Уплотнительное кольцо

2 - Гайка 6 - Контргайка
3 - Цанга
4 - Уплотнение кабеля

Вводы ВК-Х-ВЭЛ 4М (для небронированных кабелей с устройством крепления металлорукава, с маркировкой взрывозащиты 1Ex db IIC Gb)

1 - Корпус ввода                                                      5 - Нажимное кольцо
2 - Уплотнение кабеля                                          6 - Уплотнительное кольцо
3 - Устройство крепления металлорукава        *7 - Контргайка*
4 - Гайка

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Вводы ВК-Х-ВЭЛ 5М (для небронированных кабелей с устройством крепления металлорукава, с маркировкой взрывозащиты 1Ex eb IIС Gb/1Ex db IIC Gb)

Ввод ВК-Х-ВЭЛ 2БМ (для бронированных кабелей, с маркировкой взрывозащиты РВ Ex db I Mb/1Ex db IIC Gb).

1 - Корпус ввода 7 - Нажимное кольцо

2 - Уплотнение кабеля                  8 - Нажимное кольцо
3 - Втулка зажима брони              9 - Уплотнительное кольцо
4 - Штуцер                                   *10 - Контргайка
5 - Уплотнение кабеля                  *11 - Втулка зажима брони
6 - Гайка

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК Х-ВЭЛ 1БМР (для бронированных кабелей, с маркировкой взрывозащиты РП Ex eb I Mc/1Ex eb IIC Gb)

1 - Корпус ввода 5 - Втулка зажима брони

2 - Гайка                                 6 - Втулка зажима брони
3 - Уплотнение кабеля         7 - Уплотнительное кольцо
4 - Нажимное кольцо             *8 - Контргайка*

* Контргайка и уплотнительное кольцо

(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 2БТ (для бронированных и небронированных кабелей, с маркировкой взрывозащиты 1Ex db IIC Gb)

1 - Корпус ввода 5 - Втулка зажима брони

2 - Гайка                                  6 - Втулка зажима брони
3 - Уплотнение кабеля          7 - Уплотнительное кольцо
4 - Нажимное кольцо              *8 - Контргайка*

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).
